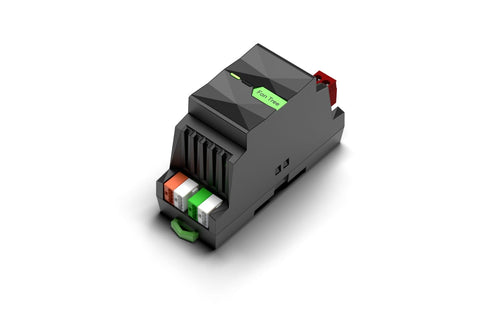

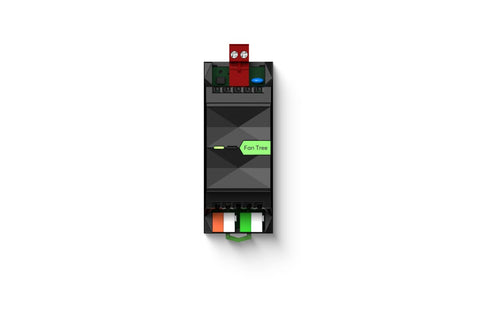

Fan Control Tree
Artikel Nr.: 100622
Der Loxone Fan Control Tree ist ein 4-stufiger AC-Deckenventilator-Controller, der mit Serienkondensatoren die Geschwindigkeit in diskreten Stufen regelt.
Features
- Geschwindigkeitsregelung für einen Deckenventilator
- Optimiert für einzelne 60W-Deckenventilatoren
Anwendungsbeispiel
Was ist mit dem Fan Control Tree möglich? Welche Vorteile hat die intelligente Steuerung von Ventilatoren? In unserem Anwendungsbeispiel liefern wir Ideen für den Einsatz.
Hinweis bezüglich der Kompatibilität von Ventilatoren:
Der Fan Control Tree ist für Wechselstrom-Ventilatoren mit einer Leistung von 60 Watt optimiert. Die Minimallast liegt bei 30 Watt, die Maximale bei 120 Watt. Bei Ventilatoren mit einer anderen Leistung als 60 Watt kann die Geschwindigkeitsregelung ungenau sein.
Zusätzlich zu den Spezifikationen aus dem Datenblatt sind folgende Punkte zu beachten:
- Der Ventilator darf über keine integrierte Funksteuerung verfügen.
- Verfügt der Deckenventilator über eine eigene Geschwindigkeits-Einstellung, muss er auf die höchste Geschwindigkeit eingestellt werden.
- Die Steuerung von integrierten Lichtern wird nur unterstützt, wenn eine separate Leitung zur Steuerung des Lichts vorhanden ist. Ein digitaler Ausgang (z.B. einer Relais-Extension) ist erforderlich. Wenn der Ventilator mit einer Zugkette zur Lichtsteuerung ausgestattet ist, muss diese auf EIN gesetzt werden.
- Die Laufrichtung des Ventilators kann nicht mit dem Fan Control Tree geändert werden. Falls der Ventilator diese Funktion unterstützt, muss die Laufrichtung manuell nach Bedarf eingestellt werden.
Spezifikationen
Elektrische Spezifikationen
| Versorgungsspannung | 18 … 30 VDC |
| Leistungsaufnahme | typ. 0,1 W (Aus), max. 0,7 W (Stufe "Schnell") |
Ausgänge
| Deckenventilator (1) | Ventilatorspannung: 230 VAC, 50 Hz Min./ Max. Last: 30 W / 120 W Max. Verlustleistung am Ausgang: 0,3 W mit 60 W Ventilator 4 Stufen: (Aus), Langsam, Mittel, Schnell, Maximal (Die verfügbaren Stufen können innerhalb des zulässigen Lastbereichs variieren.) Geschwindigkeitsstufen optimiert für 60 W |
Schnittstellen
| Loxone Tree | Verbindung mit Miniserver / Tree Extension |
Umgebungsbedingungen
| Temperatur | -20 … 55 °C / -4 … 131 °F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
Anschlussklemmen
| 24 VDC & Loxone Tree | Deckenventilator-Ausgang | |
| Klemmentyp | DG220B | MSTB2.5 |
| Leiterquerschnitt | 0,25 … 0,8 mm²/AWG 23 … 18 | 0,2 … 2,5 mm² / AWG 24 … 12 |
| Abisolierlänge | 5 mm / 0,2" | 7 mm / 0,28" |
| Anzugsdrehmoment | - | 0,5 … 0,6 Nm /0,37 … 0,44 lbf·ft |
| Temperaturbeständigkeit | -40 … 105 °C /-40 … 221 °F | -40 … 100 °C / -40 … 212 °F |

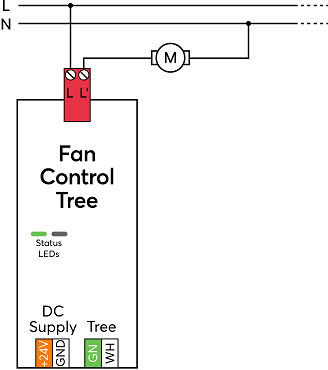

Anschlussplan
| Anschlussplan |
 |
Produkteigenschaften
| Montageart | Hutschiene nach EN50022, 35 mm |
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 90 g |
| Bruttogewicht | 107 g |
| Produktmaße | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |

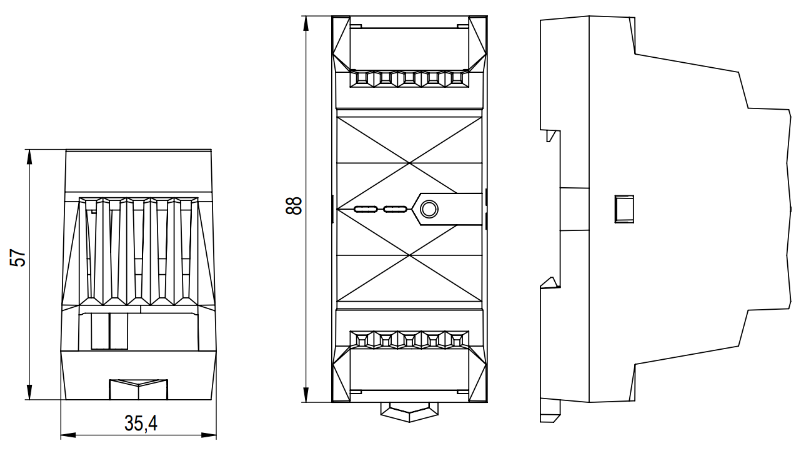

| Produktmaßzeichnung |
 |
| Packmaß |
121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H)
|
Zertifizierungen & Standards
| Einsatzgebiet | Typ 1 (IEC 60730-1) |
| Bemessungsspannung des Deckenventilator-Ausgangs | 4 kV (IEC 60730-1, max. Höhe 2000 m) |
| Verschmutzungsgrad | 2 |
| Software Klasse | A |
Certificates and Compatibilities
Lieferumgang
1x Fan Control Tree
