DMX Extension

  • €354.13


Artikel Nr.: 100012

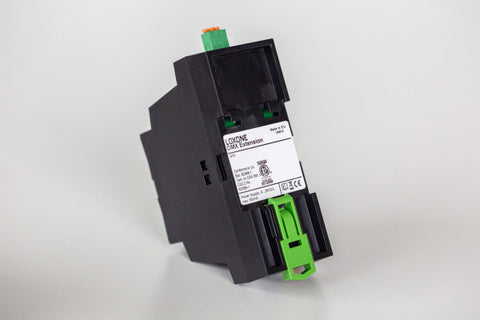

Die Loxone DMX Extension ermöglicht die Einbindung von Geräten mit DMX Schnittstelle.

Features

  • DMX: bis zu 128 Geräte / 512 Kanäle
  • Protokoll: DMX512
  • Perfekt für die Erstellung von Farblichtszenen, in Kombination mit LED Streifen

Technische Details

Versorgungsspannung:

9 … 28 VDC

Produktmaße:

88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten

Spezifikationen


Elektrische Spezifikationen

Versorgungsspannung 9 … 28 VDC
Leistungsaufnahme typ. 0,31 W
Verlustleistung bei max. Last 0.60 W

Schnittstellen

Loxone Link Verbindung mit Miniserver
DMX

Protokoll: DMX512 (8-Bit)
max. 128 Geräte / 512 Kanäle
max. 500 m Kabellänge


Umgebungsbedingungen

Temperatur -40 … 70°C / -40 … 158°F
Luftfeuchtigkeit max. 95 % r. F. (nicht kondensierend)
Schutzart IP20


Anschlussklemmen


 24 VDC & Loxone Link DMX Schnittstelle
Leiterquerschnitt 0,25 … 0,8 mm² / AWG 23 … 18 0,14 … 0,5 mm² / AWG 26 … 20
Abisolierlänge 5 mm / 0,2" 7 mm / 0,28"
Temperaturbeständigkeit -40 … 105 °C / -40 … 221 °F -40 … 70 °C / -40 … 158 °F


Anschlussplan

Anschlussplan
Drawing or Certification


Produkteigenschaften

Montageart Hutschiene nach EN50022, 35 mm
Farbe Schwarz: RAL 9005
Glanzgrad Matt


Gewicht & Abmessungen

Nettogewicht 65 g
Bruttogewicht 85 g
Produktmaße 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten

Produktmaßzeichnung

Drawing or Certification
Packmaß
121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H)


Certificates & Compatibilities

CE Certification.svg    Intertek ETL_1.svg  CB Certification.svg

Lieferumfang

1x DMX Extension
1x Beipackfolder
1x 120 Ohm Abschlusswiderstand
