RS485 Extension

  • €222.50


Artikel Nr.: 100011

Die Loxone RS485 Extension ermöglicht die Einbindung von Geräten mit RS485 Schnittstelle, wie zum Beispiel Klimaanlagen, Lüftungsanlagen, Fingerprint Systeme und viele mehr.

Features

  • Zur Einbindung von max. 32 Geräten
  • Max. 1200m Kabellänge
  • Einstellbare Baudrate und Parität

Technische Details

Versorgungsspannung:

9 … 28 VDC

Produktmaße:

88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten

Spezifikationen


Elektrische Spezifikationen

Versorgungsspannung  9 … 28 VDC
Leistungsaufnahme typ. 0.18 W
Verlustleistung bei max. Last 0.60 W


Schnittstellen

Loxone Link Verbindung mit Miniserver
RS485

max. 32 Geräte
max. 1200 m Kabellänge
Einstellbare Baudrate & Parität
Es werden nur 8 Datenbits unterstützt.


Umgebungsbedingungen

Temperatur -40 … 70°C / -40 … 158°F
Luftfeuchtigkeit max. 95 % r. F. (nicht kondensierend)
Schutzart IP20


Anschlussklemmen


24 VDC & Loxone Link RS485 Schnittstelle
Leiterquerschnitt 0,25 … 0,8 mm² / AWG 23 … 18 0,14 … 0,5 mm² / AWG 26 … 20
Abisolierlänge 5 mm / 0,2" 7 mm / 0,28"
Temperaturbeständigkeit -40 … 105 °C / -40 … 221 °F -40 … 70 °C / -40 … 158 °F

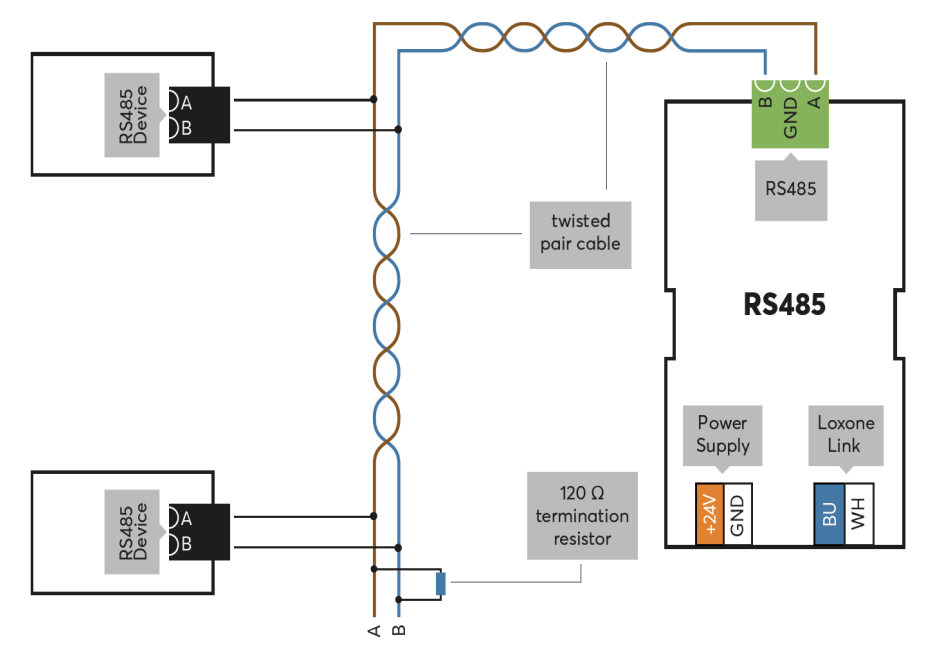

Anschlussplan

Anschlussplan
Drawing or Certification


Produkteigenschaften

Montageart Hutschiene nach EN50022, 35 mm
Farbe Schwarz: RAL 9005
Glanzgrad Matt


Gewicht & Abmessungen

Nettogewicht 65 g
Bruttogewicht 85 g
Produktmaße 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten
Produktmaßzeichnung
Drawing or Certification
Packmaß 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H)


Certificates & Compatibilities

CE Certification.svg    Intertek ETL_1.svg  CB Certification.svg

LIEFERUMFANG

1 x RS485 Extension
1 x Beipackfolder
1 x 120 Ohm Abschlusswiderstand
